渦街流量計

來源：http://010cai.cn/

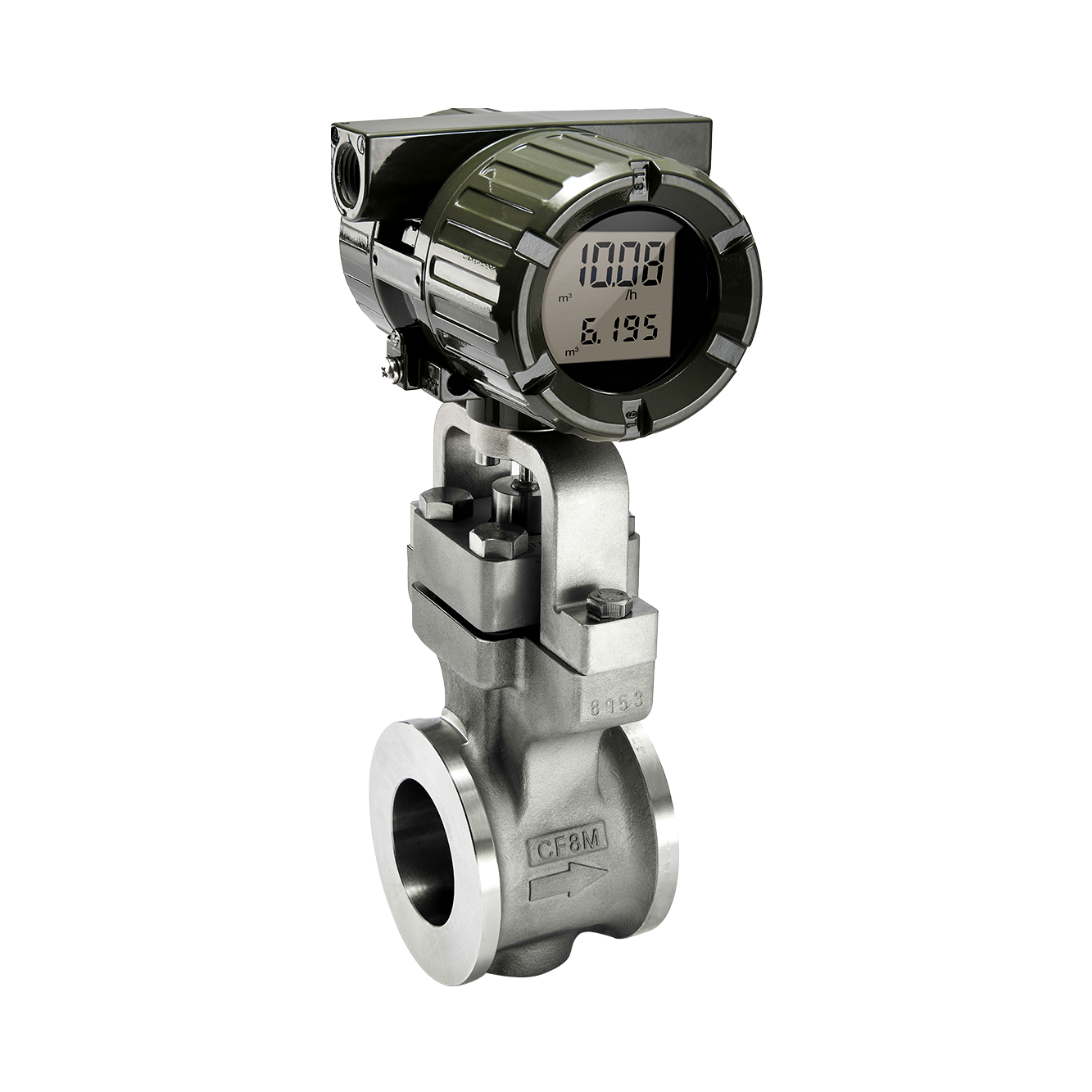

渦街流量計

橫河電機自四十年前發布工業渦街流量計以來，在同行業中的表現一直名列前茅。幾十年來，橫河一直處于渦流技術的前沿；如今橫河提供了各種各樣的渦街流量計，包括定制設計。

咨詢電話：
15665899689
  • 概述
  • VY系列渦街流量計
  • DY渦街流量計
詳情介紹
橫河電機在1968年開發了渦街流量計。在過去的四十年中，由于其長期穩定和高精度等特點，幫助客戶在生產效率方面獲得了重大的進步。為了順應不斷變化的市場需求，橫河電機已經相應開發出高溫型、低溫型、雙傳感器型、縮徑型和現場總線通信型等系列產品。


渦街流量計-工作原理
渦街流量計利用馮卡曼效應來測量流體或氣體的流量。

什么是馮卡曼效應？

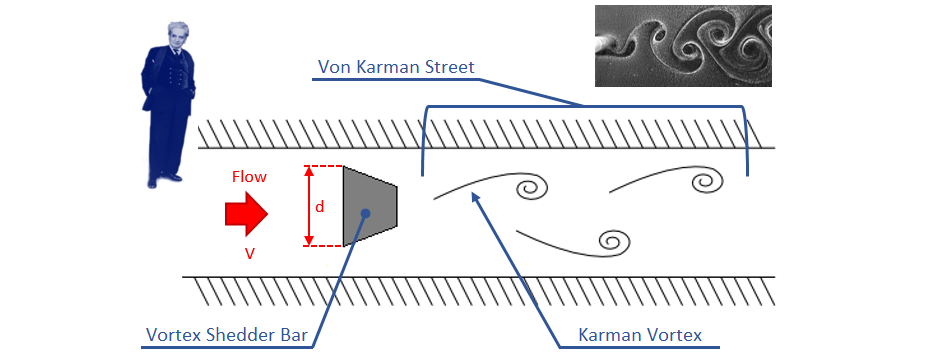

20世紀初，一位匈牙利裔美國數學家&物理學家西奧多·馮·卡曼發現，垂直流過鈍體的流體或氣體會在發生體兩側產生交替的漩渦。這些漩渦的路徑被稱為“馮卡門街”。

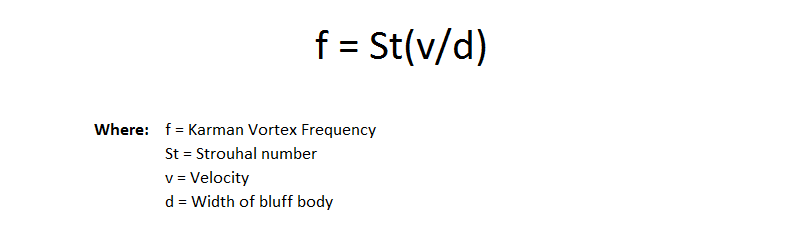

馮·卡曼通過測量這些渦流的頻率發現，其頻率與產生渦流的流速成正例，該頻率被稱為卡門渦頻率?？梢杂靡韵鹿皆跀?shù)學上表達頻率與流速的關系：

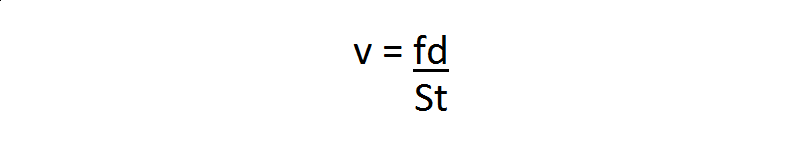

從方程中可以看出，頻率與速度成正比。如果我們能測量頻率，知道斯特勞哈爾數（St），知道漩渦發生體寬度，我們就能求解v（速度）。

我們如何測量渦流的頻率？我們如何測量渦流的頻率？

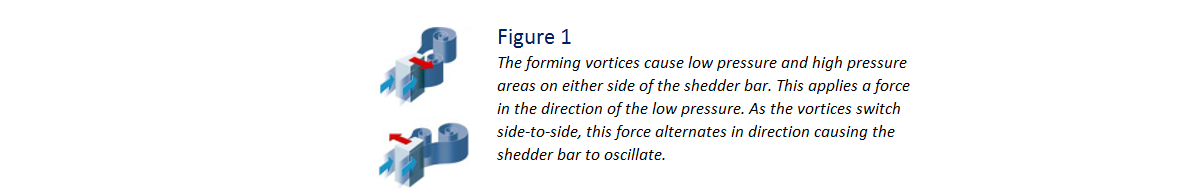

當渦流形成并通過發生體（阻流體）時，與流體的其余部分相比，它們產生了低壓。這種低壓在發生體上產生壓差。dp的高壓側向低壓方向對發生體施加應力。由于渦流從一側向另一側切換，低壓側的位置交替變化，所施加力的方向變化導致發生體振蕩。該振蕩就是卡門渦頻率。

市場上有幾種方法來測量振蕩，其中膜片和電容傳感器是比較常見的兩種。但是的方法還是使用壓電晶體傳感器。傳感器在壓縮時會產生一個電信號，可以傳送到流量計的電子設備?，F(xiàn)在測量了卡門渦頻率（我們知道了St和d），流量計電子學可以進行簡單的計算來確定通過管道的體積流量。
使用渦街流量計有什么益處？
高精度
渦街流量計的測量精度為液體和氣體指示值的±1％(脈沖輸出)，比孔板流量計高。對于液體，根據流體類型及其條件，可以得到±0.75％的精度。

可調的測量范圍
可調范圍定義為可測量范圍的值與小值的比率。允許渦街流量計在測量點數值波動很大的過程中工作。

輸出與流量成比例
由于輸出與流量（流速）成正比，所以不需要平方根計算，而孔板流量計需要平方根計算。

無零點波動
由于頻率是從傳感器輸出的，所以不會發生零點漂移。

壓力損失小
由于在渦街流量計的管道中僅放置了渦街發生體，因此與具有孔板的流量計相比，在流動管道中引起的流體壓力損失會比較小。

VY系列渦街流量計
VY系列概況
數字化
支持和有計劃的工廠運營
在有大量設備運行的工廠中，需要根據設備狀況進行和系統性的維護活動。
VY系列通過進一步推進內部信號數字化，配備了完整的設備自診斷功能，包括發生體和傳感器元件。這提高了可靠性，包括儀表回路的可靠性（符合SIL2）。遠程維護功能允許從儀器室的計算機上輕松檢查設備的健康狀況，無需前往現場。橫河渦街流量計的免維護性已被公認，通過增強的自診斷和遠程維護功能，實現渦街流量計的狀態維護。

繼承
測量穩定，可維護性高
VY系列繼承了YEWFLO系列獨有的可靠且經驗證的檢測結構。
它是一個帶有兩個流量傳感器和一個內置溫度傳感器的可拆卸渦流發生體。這種結構帶來了堅固性、長期穩定性、較短的面間距和縮短的上游直管長度。
即使需要維護，例如由于工藝干擾，也無需從管道上拆除整個流量計?？梢詫u流脫落器器進行部分清潔和更換。此外，通過配備的兩個傳感器元件的獨特結構進行數字信號處理，有效了管道振動。
由于獨特的檢測結構和面間距長度與之前的YEWFLO系列兼容，因此VY系列可以安裝在同一位置，無需額外的管道工作。

通用類型
該類型是VY系列的基礎類型。
該模型可以測量液體、氣體和蒸汽的流量。橫河有一系列額定高達400 mm的產品尺寸。過程溫度范圍為-40℃+250℃，過程壓力范圍可達ASME Class900。接液部件的材料由不銹鋼或鎳合金制成，且符合防爆和SIL2等通用的規定。
模擬輸入功能（HART7，當選擇模擬輸入規格時）用于支持液體、氣體和蒸汽的質量流量和熱量流量等計算功能*。
VY系列采用數字技術實現自我診斷和遠程維護。
*：內置飽和過熱蒸汽表

[通用規格]

型號 VY □ □ □ (一體式流量計、遠程傳感器), VY4A (遠程變送器r)
可測流體 液體、氣體、飽和蒸汽、過熱蒸汽
(避免多相流和粘稠或腐蝕性流體)
通訊和輸入/輸出 HART 7 通訊，4 20 mA DC，脈沖/狀態輸出，模擬輸入
防爆型 IECEx Ex db / Ex ia, ATEX Ex db / Ex ia, FM Ex db / Ex ia, FMc Ex db / Ex ia, Japan Ex db, NEPSI Ex db / Ex ia, Korea Ex db / Ex ia
附加標準 EMC, PED, EU RoHS, CE marking, NACE, 功能 (SIL2), NAMUR (NE21 / NE107), 海事證書 (ABS, DNV)

[通用型一般規格書]

本體 通用型
發生體 通用型，長頸型
精度 讀數的±0.75 % (液體), 讀數的±1 % (氣體、蒸汽)
過程溫度 -40 °C 到 250 °C
額定過程壓力 ASME Class 900, EN PN40, JIS 40K
環境溫度 -40 ( / -50 ) °C 到 85 °C
鏈接尺寸 夾持型 從 15 100 mm
法蘭型 從 15 400 mm
防護等級 IP66 / IP67
內置溫度傳感器類型
這種類型的流量計在發生體（渦流發生器）中帶有內置溫度傳感器（Pt1000），可同時測量過程流體溫度。
尺寸從25毫米到300毫米?？膳c高溫型和縮徑型組合使用。它涵蓋了范圍廣泛的流體測量。
測量出來的溫度可用于溫度補償。此外，與模擬輸入信號（如壓力…）相組合，可以支持更精確的流量測量。

[內置溫度傳感器類型一般規格書]

本體 通用型
[可組合本體] 縮徑型（縮小1或2檔口徑）
發生體 帶溫度傳感器的通用型，帶溫度傳感器的長頸型
[可組合發生體]帶溫度傳感器的高溫型
精度 讀數的±0.75 % (液體), 讀數的±1 % (氣體，蒸汽)
過程溫度 -40 °C 到 250 °C
額定過程壓力 ASME Class 900, EN PN40, JIS 40K
環境溫度 -40 ( / -50 ) °C 到 85 °C
連接尺寸 夾持型 從 25 100 mm
法蘭型 從 25 300 mm
防護等級 IP66 / IP67

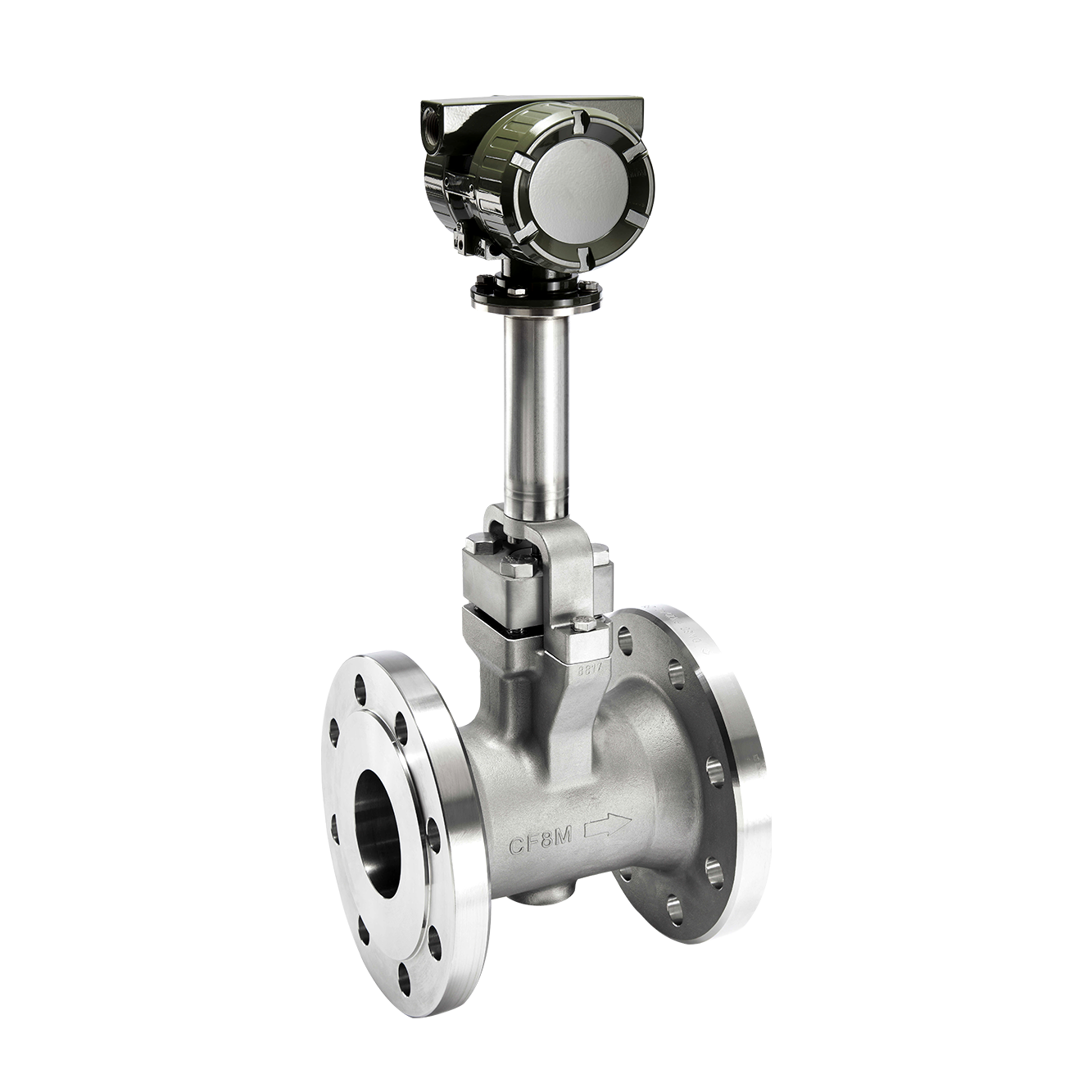

高溫型/低溫型
這些類型使用高溫/低溫環境所需的材料和傳感器。
高溫型的尺寸從25mm到400mm，可測量高達+450℃的高溫流體（內置溫度傳感器型可測量+400℃）。
低溫型的尺寸是從15mm到100mm，可測量-196℃的低溫流體。
可以選擇一體式或遠程式兩種類型。

[高溫型一般規格書]

本體

通用型
[可組合本體]縮徑型 （縮小1或2檔口徑）
發生體 高溫型
帶溫度傳感器的高溫型
精度 讀數的±0.75 (液體), 讀數的±1 % (氣體，蒸汽)
過程溫度 -40 °C 到 450 °C
額定過程壓力 ASME Class 900, EN PN40, JIS 40K
環境溫度 -40 ( / -50 ) °C 到 85 °C
連接尺寸 夾持型 從 25 100 mm
法蘭型 從 25 400 mm
防護等級 IP66 / IP67

[低溫型一般規格書]

本體 通用型
[可組合本體]縮徑型 （縮小1或2檔口徑）
發生體 低溫型
精度 讀數的±0.75 (液體), 讀數的±1 % (氣體，蒸汽)
過程溫度 -196 °C 到 250 °C
額定過程壓力 ASME Class 900, EN PN40, JIS 40K
環境溫度 -40 °C 到 85 °C
連接尺寸 夾持型 從 15 100 mm
法蘭型 從 15 100 mm
防護等級 IP66 / IP67
縮徑型 （縮小1或2檔口徑）
這種類型的結構中，傳感器的上游側和下游側都與異徑管（縮徑管和膨脹管）集成在一起。它適用于隨季節變化，輕松更換流量波動較大的管線。
有兩種縮徑孔類型，1檔縮徑和2檔縮徑。法蘭型的尺寸可達200mm，它可與內置溫度傳感器型和高溫型/低溫型相結合，用于廣泛的流體測量。


[縮徑型一般規格書（縮小1或2檔口徑）]

本體 縮徑型（縮小1或2檔口徑）
發生體 通用型
[可組合發生體]帶溫度傳感器的通用型，高溫型
帶溫度傳感器的高溫型，低溫型
精度 讀數的±1.0 % (液體), 讀數的±1.5 % (氣體，蒸汽)
過程溫度 -40 °C 到 250 °C
額定過程壓力 ASME Class 300, JIS 20K
環境溫度 -40 ( / -50 ) °C 到 85 °C
連接尺寸
法蘭型 1 檔縮徑口徑: 25 到 200 mm
2 檔縮徑口徑: 40 到 200 mm
防護等級 IP66 / IP67

[縮徑型一般規格書（縮小1或2檔口徑）]

本體 縮徑型（縮小1或2檔口徑）
發生體 通用型
[可組合發生體]帶溫度傳感器的通用型，高溫型
帶溫度傳感器的高溫型，低溫型
精度 讀數的±1.0 % (液體), 讀數的±1.5 % (氣體，蒸汽)
過程溫度 -40 °C 到 250 °C
額定過程壓力 ASME Class 300, JIS 20K
環境溫度 -40 ( / -50 ) °C 到 85 °C
連接尺寸
法蘭型 1 檔縮徑口徑: 25 到 200 mm
2 檔縮徑口徑: 40 到 200 mm
防護等級 IP66 / IP67
高壓型
這種類型是一種尺寸縮小型，其法蘭壓力等級為ASME 1500級。堅固的結構使其即使在高壓的惡劣環境下也能實現穩定的測量。
尺寸從25毫米到150毫米，與通用型傳感器結合使用。

[高壓型一般規格書]
DY渦街流量計

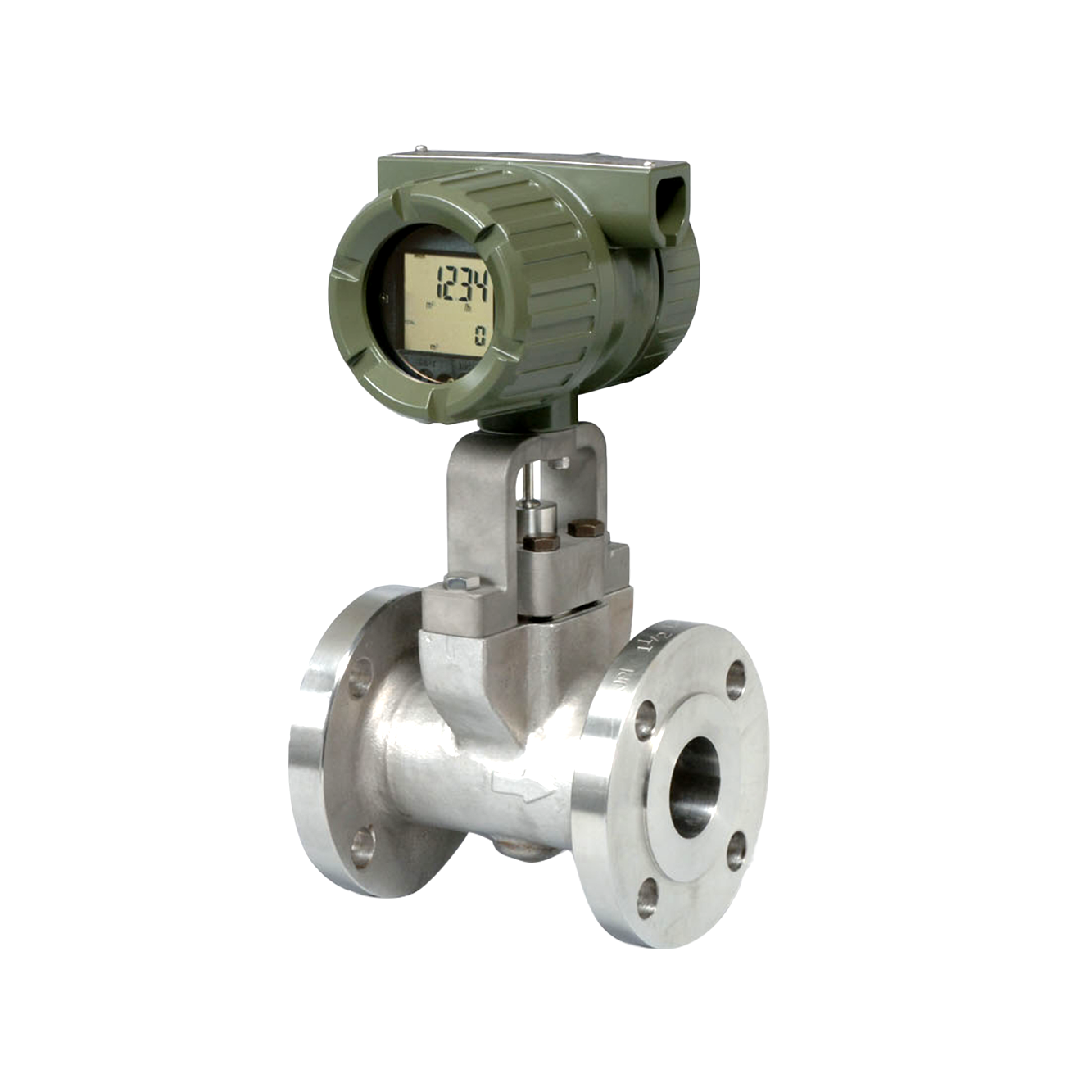

通用型
Standard digitalYEWFLO
通用型DY渦街流量計有多種不同的尺寸，從1/2英寸到16英寸不等。根據客戶的需求可提供夾持型或法蘭型（ANSI 150~900級）等多種樣式。

縮徑型
縮徑型DY流量計專門為測量低流量而設計，無需再另外安裝縮徑管。在DY實際應用中，使用比管道線路內徑小的流量計非常普遍，需要保證DY被安裝于直管合適的位置上，即DY前后的直管長度要在規定長度以上，這樣才能確保進入流量計的流體是均勻分布的。同心縮徑管可選擇小1-2個檔的管徑尺寸，這樣流量計和管道尺寸可以保持一致，因此能降低安裝成本。


遠程型
遠程型電子設備可以將顯示器放置在遠離過程測量點，且更加清晰可見的區域。遠程型DY渦街流量計有多種不同的尺寸，從1/2英寸到16英寸不等。 根據客戶的需求可提供夾持型或法蘭型（ANSI 150~900級）等多種樣式。

高壓型
高壓型DY主要適用于極端工況下的測量，如高壓蒸汽和水。高壓型DY可與ANSI 900＃、1500＃和2500＃法蘭連接，其質量好、可靠性高，壓力額定值可達5000磅。

雙傳感器型
當客戶需要對人員和工藝提供別的保障時，雙傳感器型DY可提供全冗余方式，且有多種尺寸和壓力等級可選。

高密度型
高密度型DY符合ASTM G93-6 B級和ANSI B 40.1 IV級標準的要求，電解拋光15Ra或更好的光潔度、雙層袋裝。高密度型DY可準確測量高密度蒸汽、水和氣體等。

高溫型/低溫型渦街流量計

高溫型渦街流量計可實現高達450℃下的精確測量，可應用于高溫過熱和飽和水蒸氣的測量。
低溫型渦街流量計可實現低-196℃的測量，適合液態氧等低溫情況的應用。

本體 高壓縮徑型（1檔縮徑口徑）
發生體 通用型
精度 讀數的±0.75 % (液體), 讀數的±1 % (氣體，蒸汽)
過程溫度 -40 °C 到 250 °C
  高溫型/低溫型 縮徑型
型號 DY渦街流量計(分體型)
與DYA型渦街流量轉換器(分體型)配套
(高溫型選項: /HT，
低溫型選項: /LT)		 選項代碼: /R1, /R2
小一個尺寸: /R1
小兩個尺寸: /R2
(高溫型選項: /HT)
測量流體 液體、氣體、蒸汽(避免多相流和粘性流體)
公稱
通徑		 夾持型 15 to 100 mm N/A
法蘭型 15 to 400 mm R1: 25 to 200 mm
(檢測器: 15 to 150 mm)
R2: 40 to 200 mm
(檢測器: 15 to 100 mm)
精度 液體 讀數的±0.75%
(取決于雷諾數)		 讀數的±1.0%
(取決于雷諾數)
氣體
蒸汽		 讀數的±1.0%
(取決于流速)
輸出信號 雙重輸出(可同時獲得模擬和脈沖輸出)
通信: HART 5/HART 7, BRAIN, FOUNDATION™現場總線
工藝溫度 -29 to 450 deg C (/HT)
-196 to 100 deg C (/LT)		 -29 to 250 deg C
-29 to 450 deg C (/HT)
工藝壓力 -0.1MPa (-1kg/cm2) ～法蘭額定值
環境溫度 -29 to 85 deg C(取決于型號)
環境濕度 5 to 100% RH (無凝結)
安裝 法蘭或夾持型
JIS 10/20/40K
ANSI 150/300/600/900
DIN PN 10/16/25/40/60/100/160		 僅法蘭型
JIS 10/20K
ANSI 150/300
電氣連接 JIS G1/2 內螺紋, ANSI 1/2NPT 內螺紋, ISO M20×1.5內螺紋
防爆類型 TIIS Ex d, FM Ex d/Ex ia, ATEX Ex d/Ex ia,
CSA Ex d/Ex ia, IECEx Ex d, SAA Ex ia
材質 本體：不銹鋼(特殊訂貨: 哈氏合金、碳鋼)
渦街發生體: 雙相不銹鋼(可選: 不銹鋼、哈氏合金)
墊片：具有特氟龍涂層的不銹鋼(/HT:鍍銀)
轉換器外殼、殼體和殼蓋：鋁合金(可選: 不銹鋼)
