什么是分布式溫度傳感系統？
分布式溫度傳感系統(DTS)利用光纖本身作為傳感元件，測量光纖電纜長度范圍內的溫度分布。與傳統的電氣溫度測量(熱電偶和RTD)不同，光纖電纜本身即是溫度傳感器。分布式溫度傳感系統可以提供長距離范圍內數千個精確的溫度測量數據。與傳統的電氣溫度測量相比，分布式溫度傳感系統是一種低成本的測量方法，測量的溫度值精確且分辨率高。

分布式溫度傳感系統的工作原理？
橫河電機的DTSX3000利用拉曼散射原理，可以測量光纖長度距離內的溫度。發射到光纖中的光脈沖(激光脈沖)在光纖中傳播時，會受到光纖玻璃分子影響發生散射，并與晶格振動交換能量。隨著光脈沖在光纖電纜中散射，會產生波長較長的斯托克斯信號(STOKES SIGNAL)和波長較短的反斯托克斯信號(ANTI-STOKES SIGNAL)，這兩種信號均由光源所發射光的偏移形成。這兩種信號的強度比取決于發生拉曼散射位置的溫度。因此，通過測量斯托克斯和反斯托克斯信號的強度，可以確定該溫度。此外，散射光的一部分(即反向散射光)會被導回光源處。因此，通過測量反向散射光返回光源所需要的時間，可以確定溫度讀數的位置。


什么是拉曼散射原理？
所有光都會和物體發生相互作用。例如，想象一下，在一個無外部光源的黑暗車庫中，有一輛亮紅色的跑車。毋庸置疑，您看不到跑車，更看不到它的顏色。但是，如果打開車庫內的燈，便可以立即看到光源反射車的亮紅色。紅色跑車反射光源的光，但只反射“紅色”光譜，因此，可以看到跑車，且是紅色的。

將光脈沖(激光脈沖)射向分子時，該現象同樣適用。此時所說的分子即光纖電纜中的光纖玻璃分子。當光源的光進入光纖電纜時，大多數光波長保持不變，原樣反射(反向散射)回去了。但是，有一小部分光發生了偏移/變化。光源發生的偏移/變化即稱“拉曼散射”。由于拉曼散射受溫度影響，因此其強度取決于溫度。分布式溫度傳感系統可以捕捉光脈沖傳播時的偏移/變化，并測量?jī)蓚€(gè)信號(斯托克斯和反斯托克斯)的強度。

通過 DTSX 光纖分布式溫度傳感器實現遠距離、寬范圍溫度監測
DTSX使用光纖傳感器光纜，能夠?qū)崟r(shí)智能地監測縱向50以內的溫度分布。這有助于在廣闊的區域內實現設備的火災探測，防火和預防性維護，到目前為止，熱電偶，電阻溫度探測器或輻射溫度計一直很難做到這一點。DTSX支持HSE（健康，和環境）以及工廠和社會基礎設施的維護，并幫助運行。


火災事故和設備異常造成的不可估量的經濟社會損失保持在低限度
當大規模火災或設備故障導致生產線停止時，損壞不于客戶的資產或收入機會的損失，而且供應鏈也會受到影響。此時的經濟和社會損失是無法估量的。DTSX可以精確識別異常熱的位置，因?yàn)楣饫w傳感器電纜沿著測量目標的長度安裝。這樣可以快速對做出初步響應，從而確保工廠和社會基礎設施的運行得到維護，并保護客戶的資產和社會信譽。

例如，以下應用程序是可能的。

設備維護：輸送機輥軸異常監測
大型采礦廠長距離輸送帶上的輥筒故障引起的火災是一個主要風險，因?yàn)樗鼤?huì)導致意外停機。例如，在大型礦山中，即使關閉一小時，也會導致約50萬美元的生產損失。DTSX光纖分布式溫度傳感系統實現了對所有輸送機輥筒的持續遠程監控，這是手動檢測或點傳感器所難以實現的。這樣可以避免意外關機，并有助于確保穩定運行。
有關其他應用的詳細信息，請參閱下表。
應用矩陣

類別 應用 行業
車載
電池		 采礦/
金屬		 鐵/
鋼鐵		 電力/
IPP		 紙漿/
紙		 化學 石油/
天然氣		 陶瓷/
有色金屬		 鐵路/
土木工程		 食品/
飲料		 電氣電子/
機械		 汽車 垃圾處理 物流
火災探測/
預防		 架子 X*1                         X*2
傳送帶    X X*3 X*3,4 X*4     X         X
纜繩  X X X X X X X X X X X X X X
管道  X*5   X*6               X*7 X*5
隧道/
服務隧道 		   X X X         X
設備維修 總線  X   X X   X   X     X X
輸送機滾筒    X X X X     X         X
高爐/
空氣加熱爐/
 		   X X         X         X
管道/
配管 		       X*8   X*9 X*8
質量/ 提高生產力 干燥爐 /
熱處理爐/
烘箱 		 X*10                 X*11 X*12 X*12
核反應堆
產品介紹

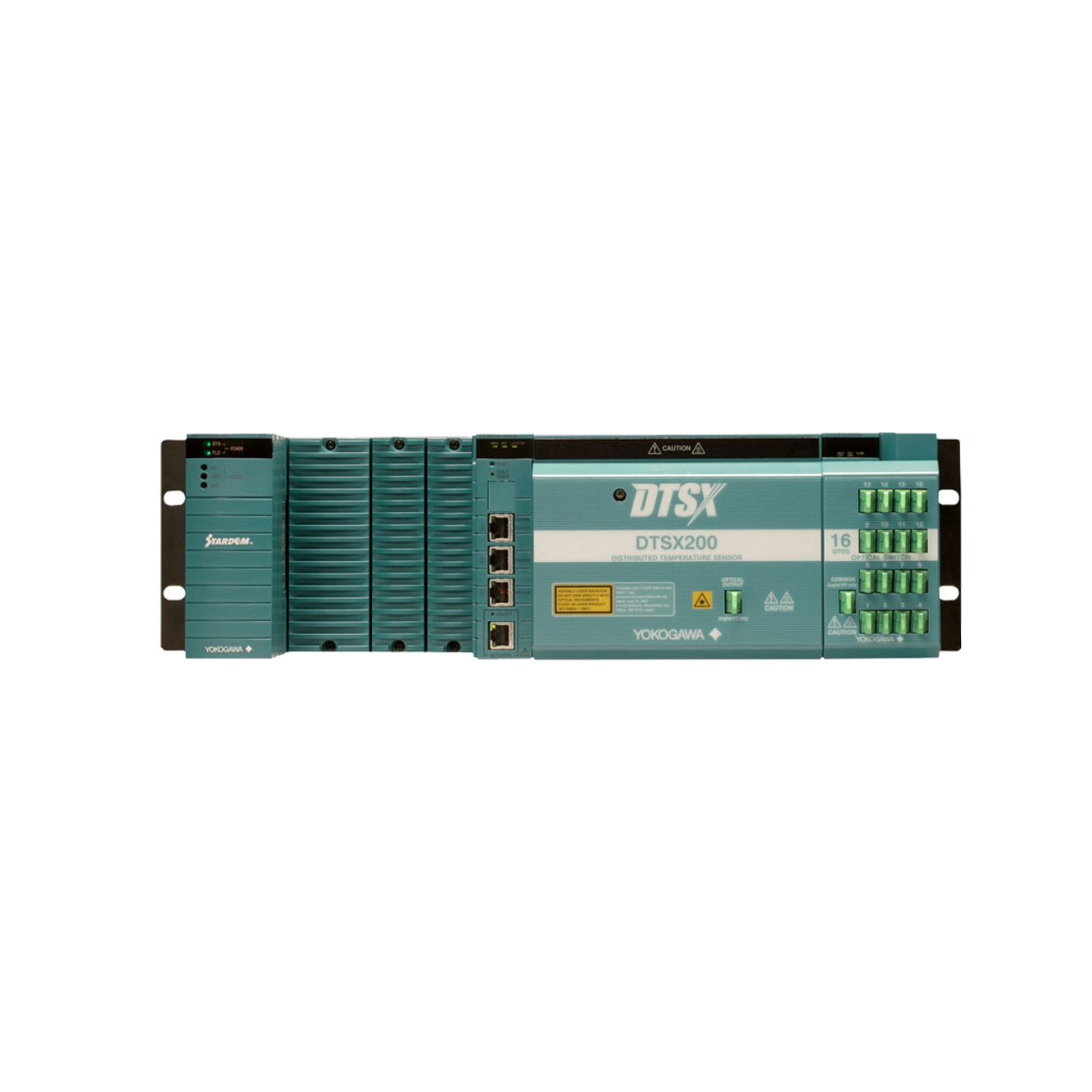

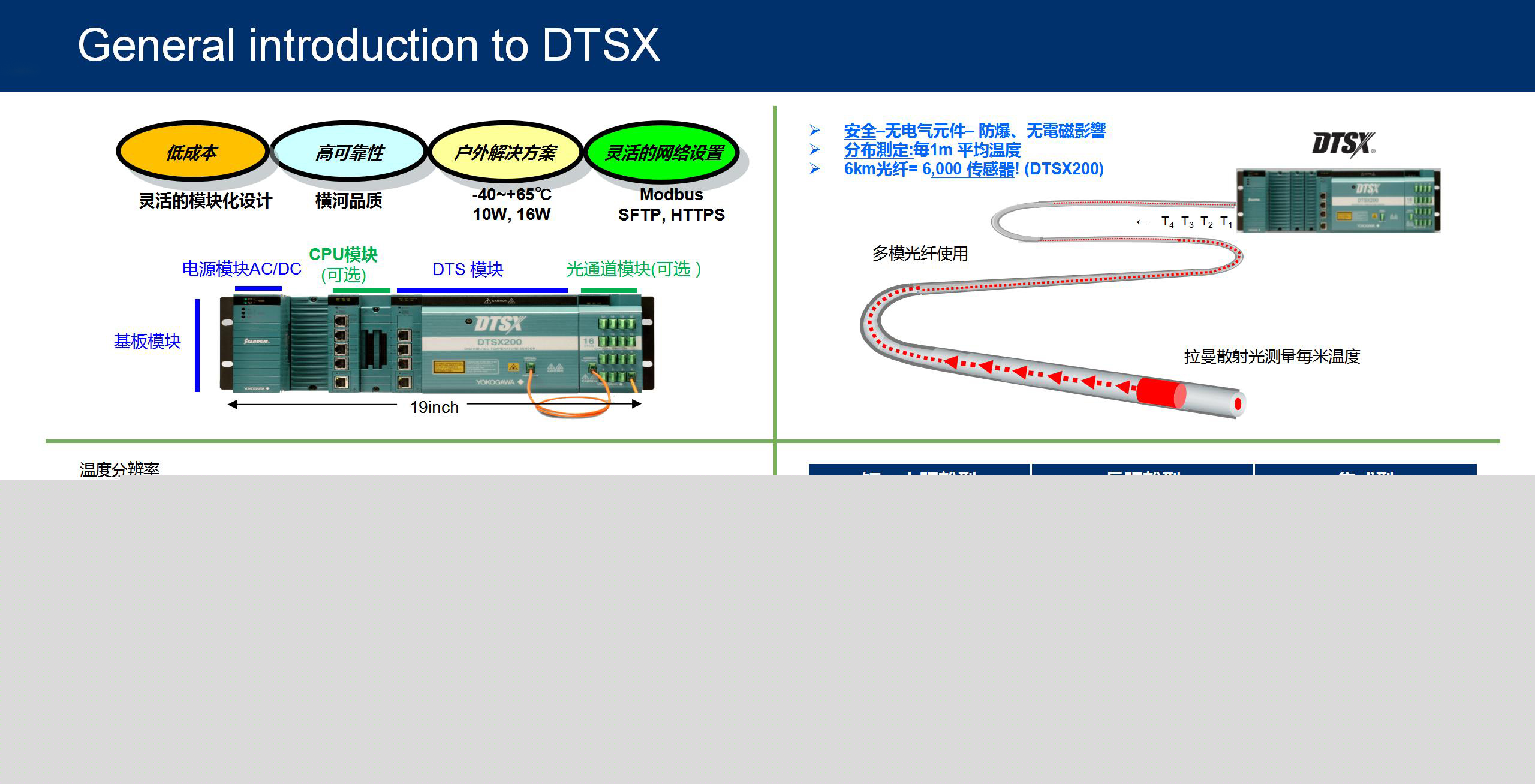

DTSX200分布式溫度傳感器
DTSX200作為標準型號，可靈活適應安裝環境。利用從溫度分布測量獲得的數據，有助于監控工廠設施、維護和管理高溫爐的完整性以及防止故障。

應用
傳送帶火災探測/風管火災探測/電源電纜過熱監測/母線過熱監測/管道泄漏檢測/爐監測和CBM/VSD效率

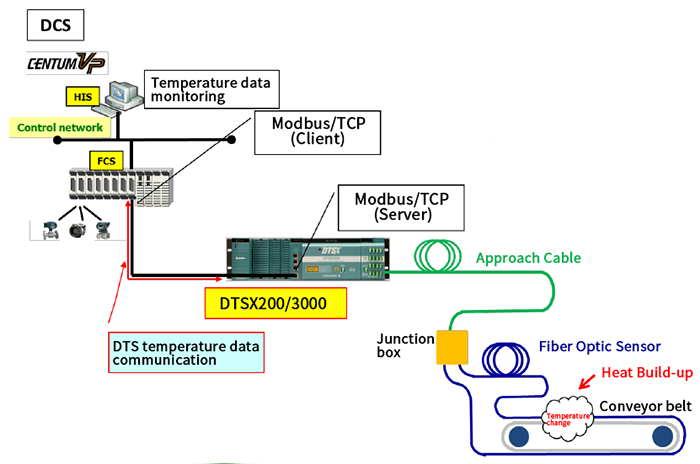

系統配置示例

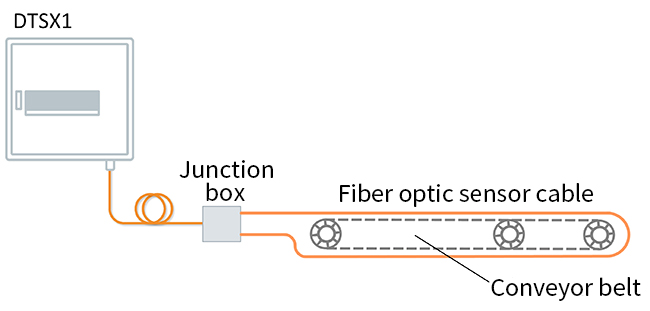

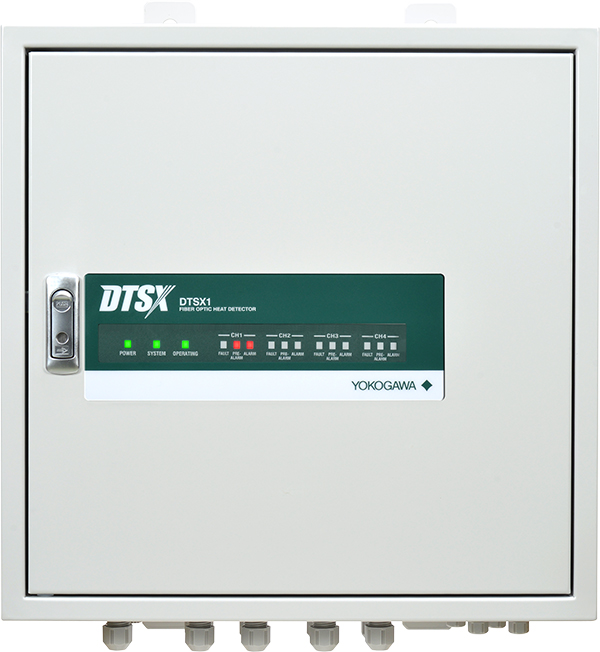

DTSX™1光纖熱檢測器
DTSX1解決了維護需求，可以避免高溫?zé)嵋鸬氖鹿?，例如由于熱量和設備異常導致的設備故障。本產品專注于火災探測*1應用，并追求易于引入。由于光纖傳感器電纜屬于標準產品，因此，雖然看似微不足道，但是無需擔心選擇錯誤的設備。

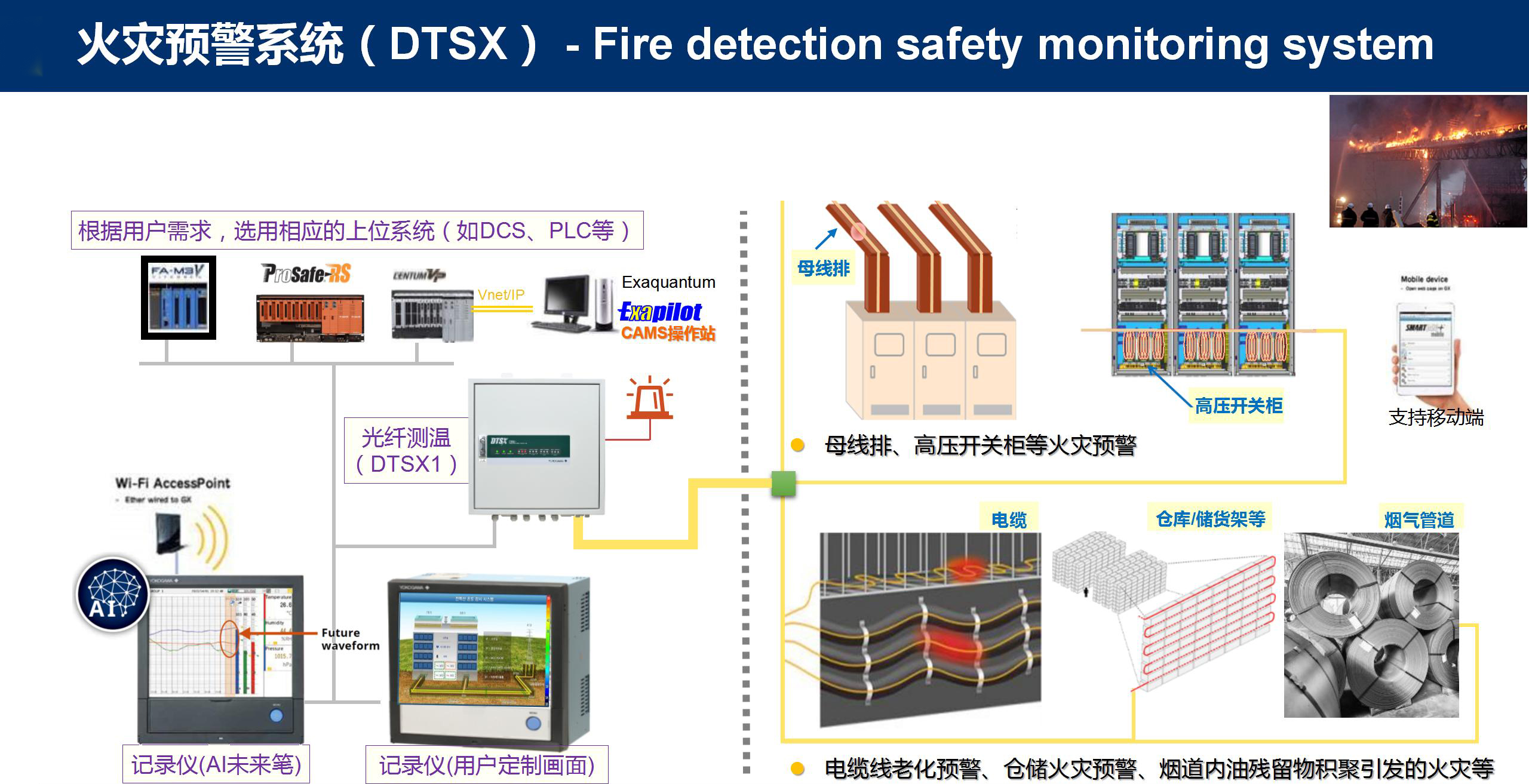

系統配置示例

DTSX1規格
項目 規格
測量距離范圍 2、4、6、8、10、16 km
通道數 1、2、4
采樣分辨率 以1米的間隔測量溫度
短溫度測量時間 5秒
繼電器輸出 64個端口，35 V/1 A DC
繼電器輸入 4個端口，12～30 V/5 mA DC
電源電壓 10～30 V DC
功耗 30 W (環境溫度為23°C時通常為15 W)
外部尺寸 500 (寬)×500 (高)×250 (深)mm (注釋)
重量 28 kg

DTSX3000 [長距離]分布式溫度傳感器

DTSX3000是一套測量范圍更廣的集成光纖傳感系統，可安裝在過程控制平臺上。它主要用于溫度傳感，儀表本身的硬件平臺小巧緊湊，但可進行溫度測量的距離卻長達50 km。由于其功耗較低，DTSX3000可以安裝在太陽能電站的遠程區域。橫河電機的DTSX3000可以安裝在橫河電機的PLC和SCADA平臺上，因此，它是一套同時具備控制能力的分布式溫度傳感系統。

橫河電機在性能、距離、及智能性方面為分布式溫度傳感系統設定了一套新標準，可降低運行成本，提高產量。DTSX3000的模塊化設計可對多16個光纖通道、控制I/O模塊和各種電源選項進行互換配置。
DTS的應用有哪些？

傳送帶火災探測/風管火災探測/電源電纜過熱監測/母線過熱監測/管道泄漏檢測/爐監測和CBM/VSD效率

DTSX3000規格：
項目 規格
距離范圍后綴代碼 -S -N -M -L
分布式
溫度測量		 距離 測量距離范圍 6km,
10km		 6km,
10km,
16km		 6km, 10km,
16km,
20km,
30km		 6km, 10km,
16km,
20km,
30km,
50km
采樣分辨率 0.5m, 1m, 2m
空間分辨率 1 m或以下
溫度 測量溫度范圍 -220 to +800°C
溫度分辨率
(10分鐘測量，
1 σ，不帶光學開關) 		 距離范圍
10 km 16 km 30 km 50 km
值 0.03°C 0.06°C 0.2°C 2.6°C
典型值  0.02°C 0.03°C 0.1°C 1.6°C
傳感器光纖 光纖 50/125 μm GI
閉端，要求無反射
光學接頭 E2000/APC
接口 串口
(RS-232
C)		   3端口，非隔離，RJ45模塊化插座
全雙工，異步
SERIAL 1 功能：通信(Modbus)
波特率：1.2、2.4、4.8、9.6、19.2、38.4、57.6、115.2 kbps
SERIAL 2 功能：通信(Modbus)
波特率：1.2、2.4、4.8、9.6、19.2、38.4 kbps
SERIAL 3 功能：維護(私有)
網絡接口 LAN 1端口，10BASE-T或100BASE-TX，
RJ45模塊化插座，自動協調，
自動MDI，帶電源開關(ON/OFF)
顯示器 LEDs: HRDY, RDY, LASER ON
電源 功耗 運行模式 16 W
省電模式 2.1 W
尺寸(寬×高×深) 197.8×132.0×162.2 mm (6個插槽寬度)
重量 2.5 kg






		項目

		規格




	型號
	DTOS2
	DTOS4
	DTOS16




	插損
	0.8 db (標準)

	1.4 dB ()




	分布式溫度測量
	測量類型
	單端、雙端




	傳感器光纖
	光纖
	50/125 μm GI closed end, non-reflection required




	光學接頭
	E2000/APC




	光學通道
	2通道
	4通道
	16通道




	接口
	控制
	由DTSX3000控制




	顯示器
	LED：HRDY、RDY、報警、活動通道




	電源
	功耗



			  				  		產品使用
