氧化鋯分析儀

來源：http://010cai.cn/

氧化鋯分析儀

一體型氧化鋯氧分析儀 ZR202G ZR202SEXAxt ZR202變送器檢測器結合了ZR402分體式分析儀和 ZR22檢測器的優勢，是一款可再裝、低成本的智

留言咨詢

咨詢電話：
15665899689

咨詢電話：15665899689

ZR202G/ZR202S
?防爆型氧化鋯
普通型氧化鋯

詳情介紹

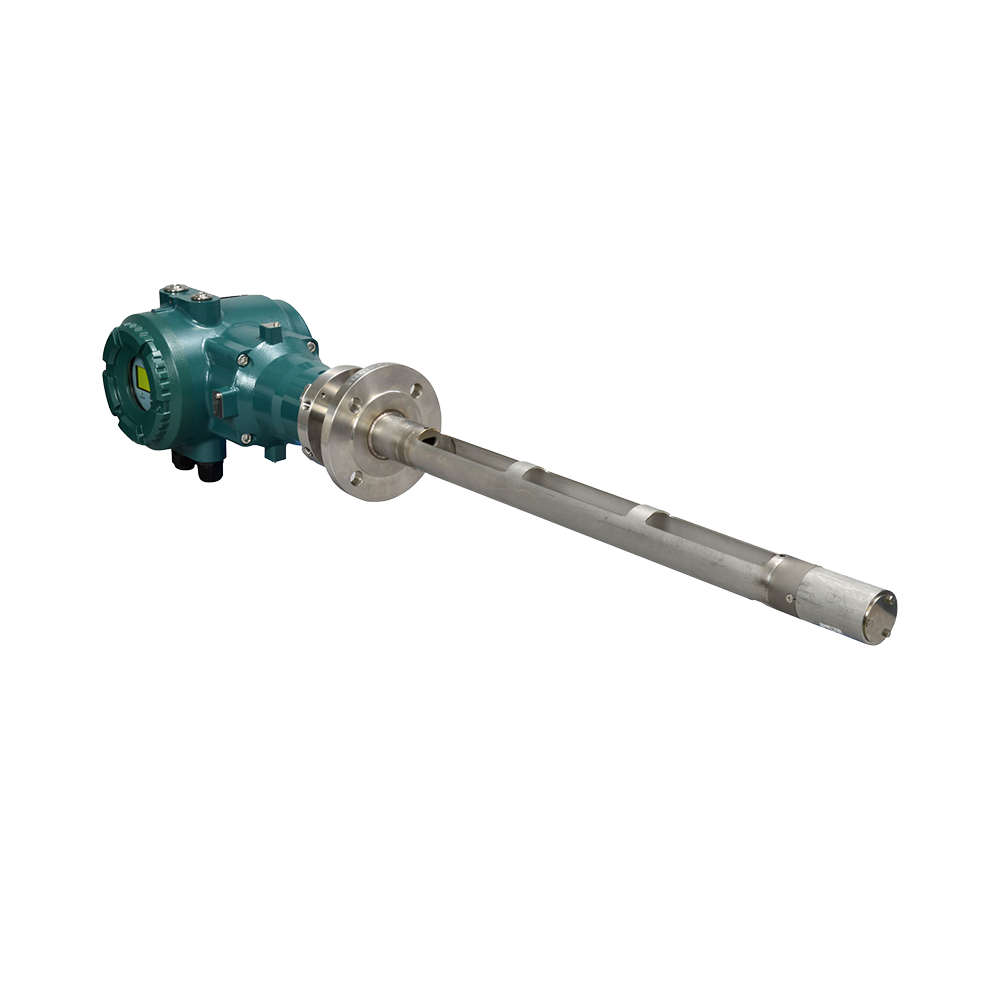

一體型氧化鋯氧分析儀 ZR202G/ZR202S

EXAxt ZR202變送器/檢測器結合了ZR402分體式分析儀和 ZR22檢測器的優勢，是一款可再裝、低成本的智能測量儀表，用于在線濕度測量。該智能探頭帶有LCD顯示器和紅外操作按鈕，可在現場對儀表和標定控制進行調整。利用HART通信協議，可以輕松配置儀表以及所有過程變量和診斷工具的第二信息。通過大幅降低套管、接線和導線管等安裝成本，橫河電機的ZR202智能探頭能夠幫助用戶降低產品擁有成本。

（1）紅外感應開關操作

（2）HART通信配置

（3）集成自動標定

（4）一體型設計可降低安裝成本

（5）允許在現場更換鋯池和加熱器

（6）可測量氧氣濃度和濕度

防爆認證：

（1）ZR202S-A (ATEX); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db

（2）ZR202S-B (FM); Class I, Division1, Groups B、C、D

（3）ZR202S-C (CSA); Class I, Division1, Groups B、C、D

（4）ZR202S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db

（5）ZR202S-K (KOSHA); Ex d IIB + H2, T2

?防爆型氧化鋯

防爆型氧化鋯氧分析儀，轉換器 ZR802S， ZR22S

有助于降低運營成本、運行和維護工作

防爆型氧化鋯氧分析儀由ZR22S氧化鋯探測器和ZR802S轉換器組成，擴大了氧分析儀的防爆陣容。

ZR802S轉換器是氧化鋯氧分析儀市場上支持以下三種通信協議的產品：用于模擬輸出的 HART7、用于數字通信的Modbus TCP和Modbus RTU。它還符合關于發出指示傳感器故障信號的NAMUR NE43規范和用于現場儀器自我評估功能的NAMUR NE107規范。

ZR802S轉換器的自我評估功能可以定期測量ZR22S探頭中傳感器的電阻值，并將該數據發送到工廠的控制系統。傳感器電阻是傳感器劣化的有力指標，可用于遠程診斷傳感器的劣化，以便在情況惡化之前采取糾正措施。

傳感器早期狀態檢測將有利于實現更的維護，從而保障工廠的運行效率并降低成本。

ZR802S 轉換器使用數字顯示屏，顯示電池溫度、EMF和氧氣濃度。人機界面 (HMI) 通過直觀的觸摸屏提供簡單的操作。該分析儀適合在煉油廠、石化廠、天然氣廠等爆炸性環境中監測各種工業爐的燃燒和控制低氧燃燒。

特點和優點

（1）長壽命和高可靠性氧化鋯傳感器

探測器使用壽命長、高可靠性的氧化鋯傳感器，該傳感器具有壽命長和減少傳感器劣化的良好記錄。

（2）直觀的操作該轉換器集成了LCD觸摸屏，易于操作，無需打開蓋子即可操作許多功能。

（3）劣化診斷傳感器的劣化狀態可以通過轉換器中的傳感器電阻檢查功能（自診斷功能）來確認。

（4）降低維護成本

探頭的內置加熱器組件可以在現場更換，降低維護成本。

（5）多種通信選項

使用數字通信模擬輸出（HART7）和數字通信（Modbus TCP/RTU）進行遠程維護，通過提供無位置管理來降低維護成本。

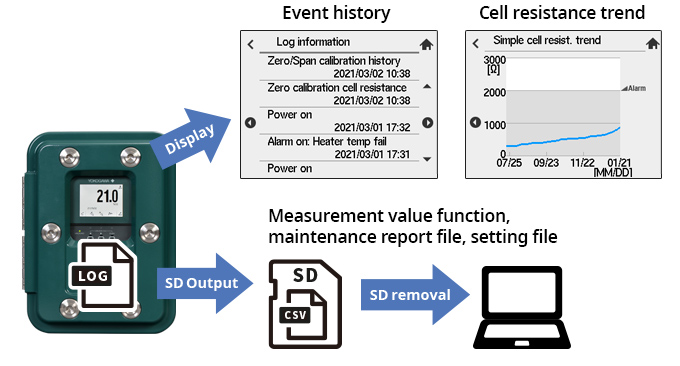

（6）長達 40 天的完整歷史記錄

轉換器記錄長達 40 天的報警歷史開/關、測量值歷史和其他記錄。易于檢查和檢索日志：您可以直接在站點屏幕上顯示日志，也可以使用SD卡獲取數據并將其顯示在其他地方。如果發生錯誤，可以確定是由分析儀還是DCS引起的，從而減少維護工時和停機時間。

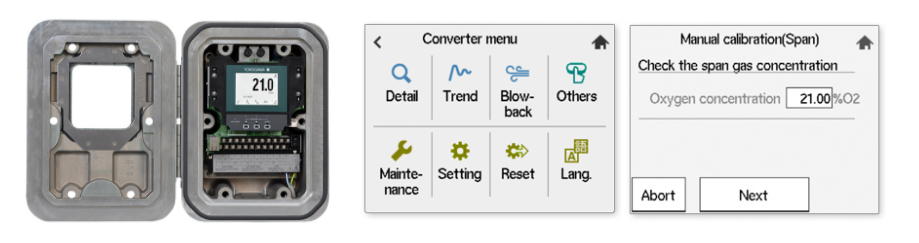

出色的可操作性轉換器

無需打開蓋子即可操作

（1）它可以在現場操作，而無需使用紅外開關打開蓋子。

蓋子打開時觸摸屏操作

（1）交互式和簡單的操作（例如設置、趨勢、校準操作）。

（2）它可以輕松操作六種語言：英語、法語、德語、中文、葡萄牙語和日語。

（3）還顯示發生錯誤/警報時要采取的適當?shù)牟僮?，從而增強服?wù)人員的知識和經驗。

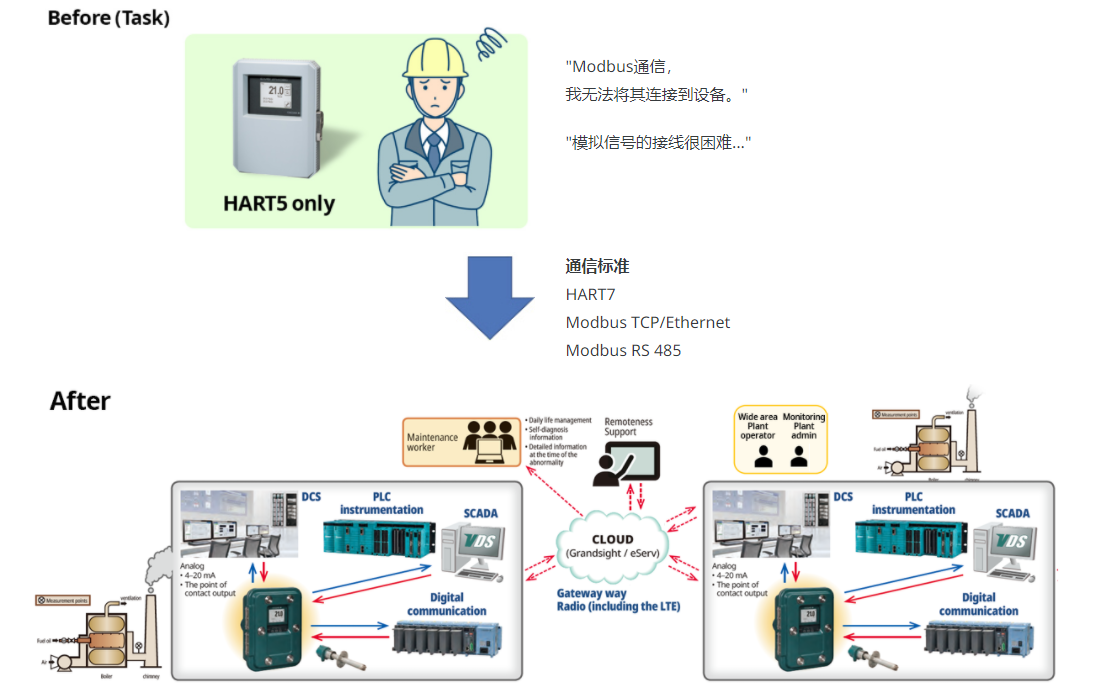

利用工業物聯網（IIOT）創造新價值

運營商優勢

ZR802S獨有的優勢

（1）異常檢測

Acces易于檢測異常的可訪問日志可降低解決問題的成本。

（2）可靠的探測器

堅固耐用的氧化鋯傳感器，使用壽命長，運行穩定。

（3）使用壽命長

特殊涂層可防止變質，因此具有高耐用性和耐腐蝕性。

（4）多塵條件下經久耐用

特殊涂層可防止灰塵進入，無需灰塵過濾器，從而減少了定期更換過濾器造成的停機時間。

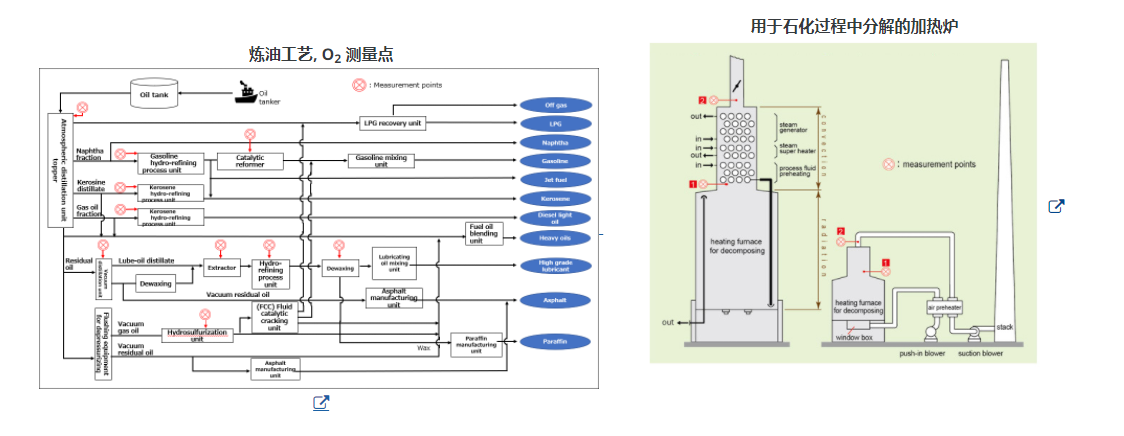

應用

（1）煉油、石化、化工等領域加熱爐、分解爐的燃燒管理。

（2）各種類型熔爐的燃燒管理，例如用于鋼鐵生產和垃圾焚燒的爐子。

（3）發電廠鍋爐的燃燒控制。

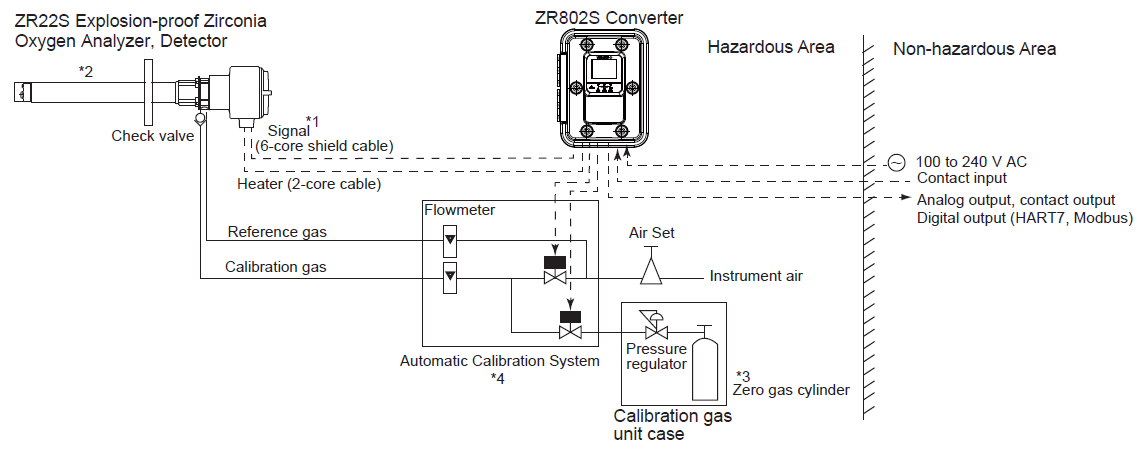

基本系統配置

分離式防爆

*傳感器和變送器都是防爆的。

規格：

測量對象	燃燒廢氣和混合氣體（不包括易燃氣體）中的氧氣濃度
氧氣濃度	0.01 21 vol% O2
測量范圍	O2: 0.01–100 vol% （在防爆使用的情況下，氧氣濃度不得超過 21 vol% O2)
樣氣溫度	0 700℃ 700 1400℃（帶高溫探頭適配器）
樣氣壓力	-5 +5 kPa (適用于 0.15 探頭, -0.5 +5 kPa)
插入長度	-5 +5 kPa (適用于 0.15 探頭, -0.5 +5 kPa)
環境溫度	ZR22S: -20 +60℃ ZR802S: -20 +55℃
電源電壓	100 240 VAC 50/60 Hz
危險場所認證	ATEX, IECEx, FM, CSA, China Ex, Korea Ex, India Ex, Taiwan Ex

特性：

重復性	O2: ± 0.5% FS (0 5 vol% O2或大于且小于 0 25 vol% O2 范圍) O2: ± 1% FS (0 25 vol% O2 或更多，可達 0 100 vol% O2 范圍)
線性	O2: ± 1% FS (0 5 vol% O2 或大于且小于 0 to 25 vol% O2 范圍) O2: ± 3% FS (0 25 vol% O2 或大于且小于 0 to 50 vol% O2范圍) O2: ± 5% FS (0 50 vol% O2 或更多，可達0 100 vol% O2范圍)
漂移	O2: 零和量程 ± 2% FS/month
響應時間	5秒內響應率達到90%

普通型氧化鋯

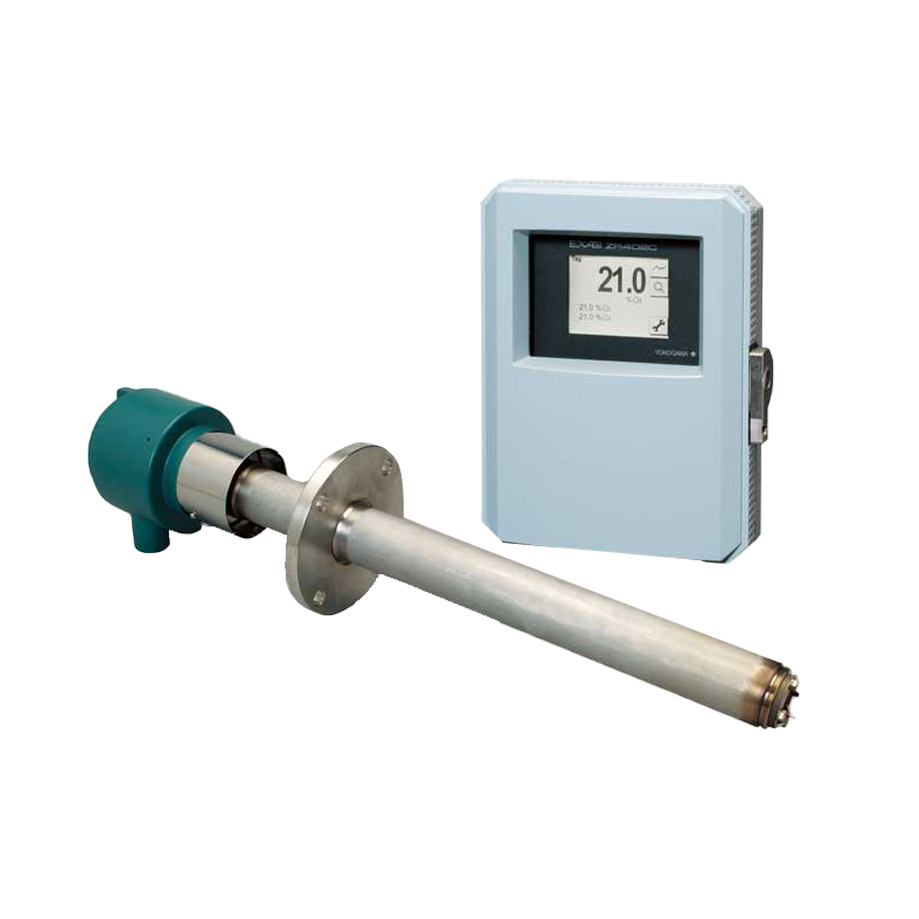

ZR22單通道氧濃度分析儀系統

型號： ZR22G, ZR22S, ZR402G, ZR22P, ZR22R, ZR22V, AC1, MC1, M1233SR, IAC-24, WZ-H, M1234SE-A, M1200DB-06

橫河電機氧化鋯氧分析儀廣泛應用于燃燒監控，有助于行業在方面取得可觀的成就?？蓮V泛應用于鋼鐵、電力、石油化工、陶瓷、造紙、食品和紡織等耗能型行業；也可應用于各種燃燒設備，例如焚燒爐和中小型鍋爐。使用分析儀進行燃燒監控，燃料可以更充分地燃燒，有助于減少CO2、SOx和NOx的排放，從而防止全球變暖和空氣污染。

ZR22G分體型檢測器采用高可靠性的氧化鋯傳感器，且其加熱組件可現場更換。該檢測器可安裝于煙道壁等位置，能夠直接進體測量。ZR22S分體型檢測器也可用于防爆應用。

探頭的內置加熱器組件可現場更換，降低維護成本(僅ZR22G)。

探頭使用長壽命、高可靠性和可在線更換的氧化鋯傳感器。

使用數字通信(HART)的遠程維護可降低維護成本。

測量對象	Oxygen燃燒廢氣和混合氣體中的氧氣濃度 gas
測量系統	Zircon氧化鋯傳感器
測量范圍	0.01 to 100 vol% O2
輸出信號	4 to 20 mA DC，兩點 (ZR402G) (負載電阻550 Ω)
設定量程范圍	0 - 5 vol%O2 ~ 0 - 100 vol%O2 (單位為1 vol% O2)的范圍內任意設定，或局部量程。
數字通信(HART)	250 to 550Ω，取決于與回路相連的現場設備數(多點模式)。
樣氣壓力	-5 to +250 kPa (大于+5 kPa時需壓力補償選項)
樣氣溫度	0 to 700℃(僅探頭) 700 to 1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器)
探頭長度	0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5.4 m
接點輸出	4點(1點失效保護，常開)
接點輸入	2點
標定	方法：零點/量程標定標定模式：自動、半自動和手動（帶LCD觸摸屏）
檢測器結構 (ZR22G)	加熱器和熱電偶可更換結構。非防爆相當于NEMA4X/IP66
轉換器結構 (ZR402G)	非防爆，室外安裝，相當于NEMA4X/IP66
環境溫度	探頭 (ZR22G): -20 to 150℃ 轉換器r (ZR402G): -20 to 55℃)
參比氣體系統	儀表空氣()：50 kPa (200 kPa帶止回閥) + 爐內壓力；損耗約1 Nl/min 自然對流
電源	85 to 264 V AC; 45 to 66 Hz

測量對象	燃燒廢氣和混合氣體中的氧氣濃度
測量系統	Zir氧化鋯傳感器nsor
防爆認證	ZR22S-A (ATEX); EEx d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-B (FM); Class I, Division1, Groups B、C、D組 ZR22S-C (CSA); Class I, Division1, Groups B、C、D組 ZR22S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-K (KOSHA); Ex d IIB + H2 T2
測量范圍	0.01 ~ 100 vol% O2
輸出信號	4 to 20 mA DC，兩點（ZR402G）（負載電阻550 Ω）
設定量程范圍	0 - 5 vol%O2 ~ 0 - 100 vol%O2 （單位為 1 vol% O2)的范圍內任意設定，或局部量程。
數字通信(HART)	250 to 550Ω, 取決于與回路相連的現場設備數(多點模式)
樣氣壓力	±5kPa 用于0.15 m探頭，-0.5 to +5 kPa. 爐內不允許有壓力波動
樣氣溫度	0 to 700℃ 700～1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器(僅某些可選項)
探頭長度	0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m
接點輸出	4點(1點失效保護，常開)
接點輸入	Tw2點nts
標定	方法：零點/量程標定ration 標定模式：自動、半自動和手動(帶LCD觸摸屏)
檢測器結構 (ZR22S)	加熱器和熱電偶可更換結構，相當于 NEMA4X/IP66
轉換器結構 (ZR402G)	Non非防爆，室外安裝，相當于NEMA4X/IP66
環境溫度	-20 to +60℃ （接線盒表面-20～+150℃）(ZR22S) -20 to +55℃ (ZR402G)
參比氣體系統	儀表空氣：50 kPa + 爐內壓力；損耗約1Nl/min
接線連接	ATEX; M20 by 1.5 mm 或 1/2 NPT 中選擇一種(4件) FM; 1/2 NPT (4 件) CSA; 1/2 NPT (4 件) IECEx; M20 by 1.5 mm 或 1/2 NPT s中選擇一種 (4件)
電源	85 to 264 V AC; 45 to 66 Hz

Re重復性ity	設定范圍值的±0.5%
Li線性ty	設定范圍值的±1%
D漂移ft	設定范圍值的±2%
Res響應時間e (T90)	5秒內90%響應（ZR22S防爆型為60秒）
