為什么要注入化學試劑？
在石油和天然氣行業，確保流量在保證生產效率方面起著關鍵作用。在生產過程中，過程流體中所含的各種物質會粘附在管道的內壁上。物質的積累會導致腐蝕、堵塞和結垢等問題，這可能導致資產的災難性故障和長時間的運行停機。為了防止這種嚴重的問題，某些化學試劑被注入管道中。這個過程被稱為“化學試劑注入”，提高這個過程的效率是關重要的。
客戶面臨的挑戰
挑戰1：頻繁的手動流量調整/維護
盡管傳統系統的化學試劑注入過程的某些部分已經自動化，但其中大多數仍然是手動操作的。在手動操作的系統中，注射流速不穩定，每當發現偏差時都需要進行調整。調整的頻率取決于油井的環境條件，如壓力、溫度、粘度和比重，在某些情況下，每隔幾個小時就需要進行調整。此外，傳統系統由多個組件組成。他們擁有的組件越多，所需的維護就越多。這種人工干預導致巨大的勞動力成本。
挑戰2：化學試劑注入速率不穩定

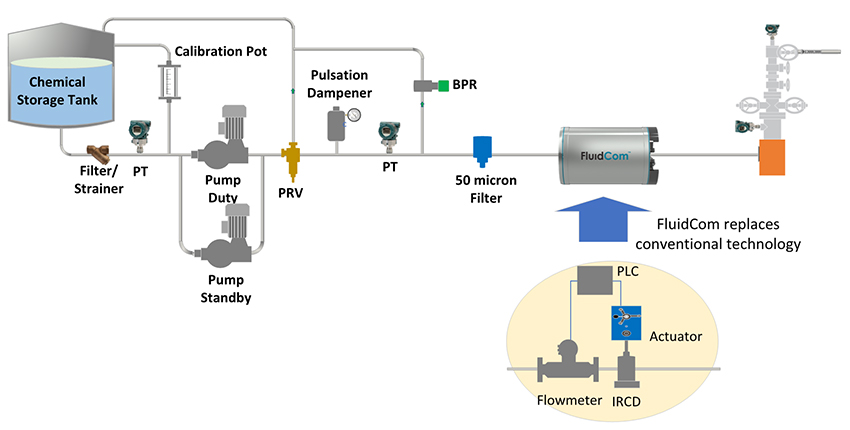

石油和天然氣公司主要采用兩種類型的化學試劑注入系統。一種類型的系統直接從泵中注入化學試劑，通過調整泵的沖程長度來控制排放速率。另一種類型的系統使用注射速率控制裝置（IRCD）來調節注射速率。
在許多情況下，排放速率或注入速率是通過手動操作設置的。然而，排放速率經常偏離設定速率，這受到注射點壓力變化、化學粘度或環境溫度的影響。當化學試劑注入不足時，可能會對資產造成巨大損害。因此，大多數操作員傾向于將排放速率設置為比規定速率高 10% 到 20%，以防止劑量不足，從而導致的化學試劑成本過高。
挑戰3：在惡劣環境下工作
為了保持生產效率，海上平臺上的操作人員在惡劣的環境條件下工作。但是，需要解決一些挑戰。這些措施包括減少高風險情況下的長時間工作，以及讓操作員在海上平臺上進行數周輪班。
|

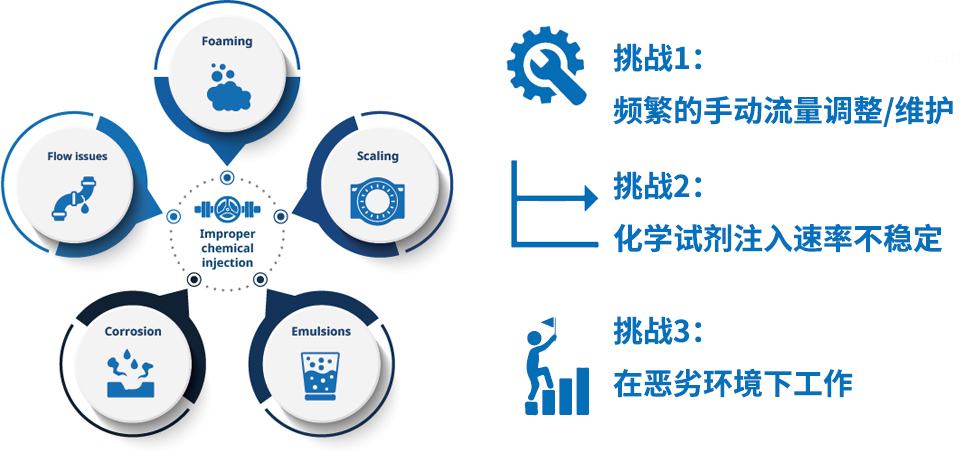

挑戰
|
挑戰1:
頻繁的手動流量調整/維護
|
挑戰2:
化學試劑注入速率不穩定
|
挑戰3:
在惡劣環境下工作
|
 |
|
|
|
|
- 過量注入引起的化學試劑浪費
- 因注入劑量不足而造成的資產損失
|
|
|
FluidCom的優勢
|
- 無需人工干預
- 節省人工和維護成本
|
- 通過穩定的化學試劑注入速率節省化學試劑成本
- 注入足夠化學試劑保全資產
|
- 加強健康、和環境(HSE)
- 為可持續發展目標做出貢獻(SDGs)
|
|
FluidCom的特點
|
- 自主閥門控制
- 自清潔功能幾乎免維護
- 集成到一個模塊中/較少的機械部件
- 不受壓力和溫度波動的影響
- 減少占地面積/尺寸/重量
|
|
結論
|
- 幾乎免維護的平臺
- 無需人工干預
- 保持準確穩定的流速
- 具有模塊化、成本和尺寸優勢的集成平臺
- 與傳統的化學試劑注入系統相比，成本降低 30% 40%
|
FluidCom的優點
挑戰 1
頻繁的手動流量調整/維護
FluidCom憑借其自主閥門控制系統，即使在有外部干擾的情況下，仍能保持準確穩定的流量。它不需要手動操作來調節流量。因此，它可以降低人工成本，無需手動操作。
FluidCom固有的小機械運動部件和自清潔機制的配置降低了故障風險，從而減少了所需的定期維護工作。因此，它可以減少維護支出。
挑戰 2
不穩定的化學試劑注入速率
FluidCom配備的質量流量計功能和流量控制功能使其成為自主控制裝置。FluidCom可以防止化學試劑的過度注入和注入不足，從而優化化學試劑的消耗。因此，可以降低化學試劑成本。通常，將系統的化學試劑注入速率設置為高于計算速率。因為操作員不喜歡注入速率波動，導致資產受到巨大損害。
挑戰 3
在惡劣的環境下工作
FluidCom可以使技術人員不必到工廠現場操作閥門來調節化學流量，從而保障他們的健康和。保持正確的化學試劑注入量可以減少環境足跡。這改善了HSE（健康、、環境）并有助于實現可持續發展目標。
技術
1. 自動閥控制
FluidCom的自動閥門控制可提供準確穩定的化學試劑注入速率。工作原理非常簡單。FluidCom有一個加熱器，一個金屬缸，一個閥門和傳感器。當加熱器通電時，金屬圓柱體加熱并膨脹，使閥門打開以增加流量。相反，當加熱器的功率降低時，金屬缸冷卻并收縮，這使得閥門關閉以降低流速。當傳感器監控化學流速時，加熱器的功率會進行調整。
因此，不再需要大量的手動調整，勞動力成本大幅降低。

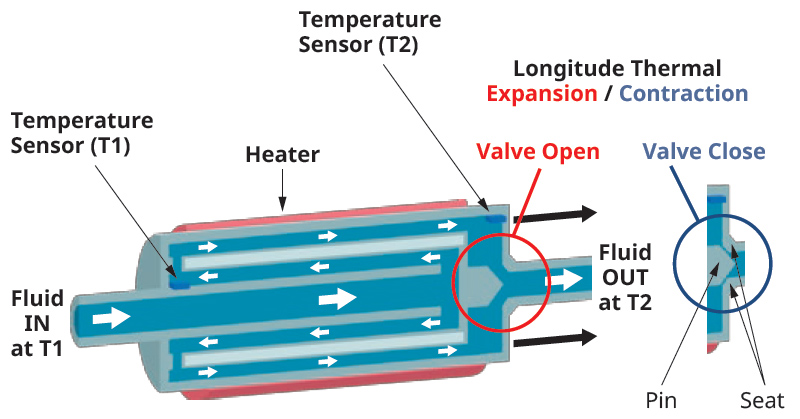

工作原理
為加熱器供電使外管膨脹，使閥座相對于銷子移動，從而增加流量。降低加熱器的功率將使外管縮回并減少流量。
溫度傳感器 （T1） 在進入加熱段之前測量入口處的流體溫度。
溫度傳感器 （T2） 測量離開加熱段的流體溫度。

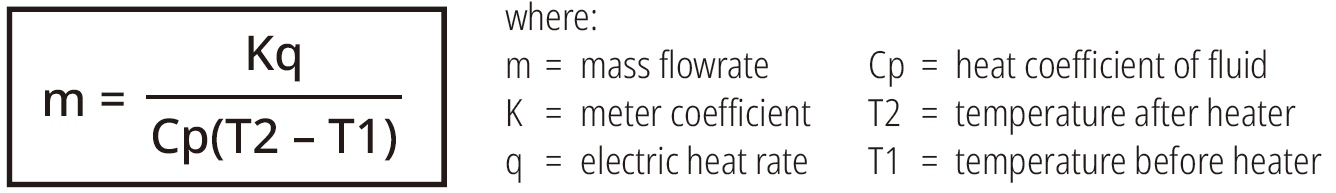

通過裝置的流動流體吸收的熱能量允許計算熱質量流量。熱質量流量使用以下公式計算：
n:
根據這個等式，F(xiàn)luidCom的內部控制算法將控制加熱器功率，進而控制流體流速。
2. 自清潔功能幾乎免維護
FluidCom在其流水線中具有自清潔功能。
當化學顆粒阻礙化學流速時，閥門自動打開以沖洗顆粒。有了這種功能，就不再需要定期維護了。
（1）如果發現堵塞，F(xiàn)luidCom將自動增加流量，完全打開出口閥，把碎屑/沉積物沖洗到閥座上。

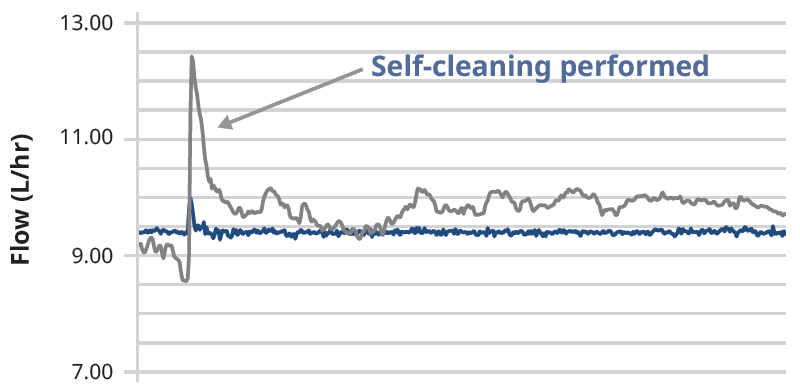

（2）如圖所示，自動清潔功能通常表現為流速峰值，然后逐漸恢復到預定的化學試劑注入速率。
（3）FluidCom 中的自清潔功能解決了傳統系統中常見的堵塞閥門的問題，這會導致定期的機械維護。
獨特的自清潔能力

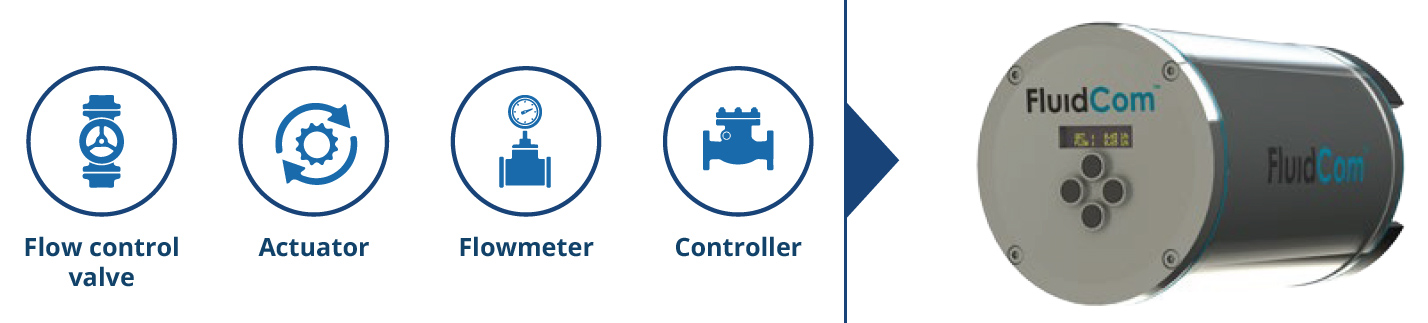

FluidCom將流量控制閥，執行器，流量計和控制器集成到一個模塊中。更少的組件需要更少的維護。
此外，與傳統的化學試劑注入系統不同，F(xiàn)luidCom使用很少的機械運動部件。這降低了故障風險并了備件庫存管理的負擔。

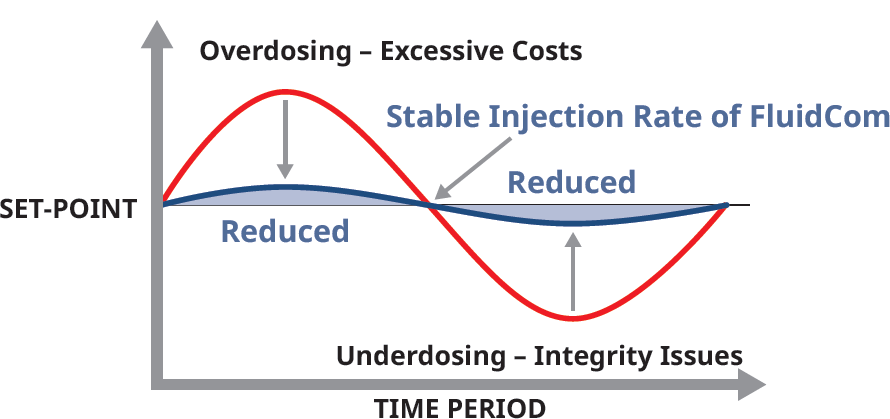

在傳統的化學試劑注入系統中，化學試劑的加藥率通常設置為高于速率，以避免投藥不足，從而導致嚴重的資產損失。這是因為傳統閥門的化學試劑計量速率會受到溫度、壓差和化學粘度變化的影響。然而，F(xiàn)luidCom提供準確穩定的化學計量，無論環境變量如何，其偏差都與設定點±5%。
當傳統系統在超過化學試劑劑量的10%20%的范圍內操作時，這能夠減少5%15%的化學試劑成本。

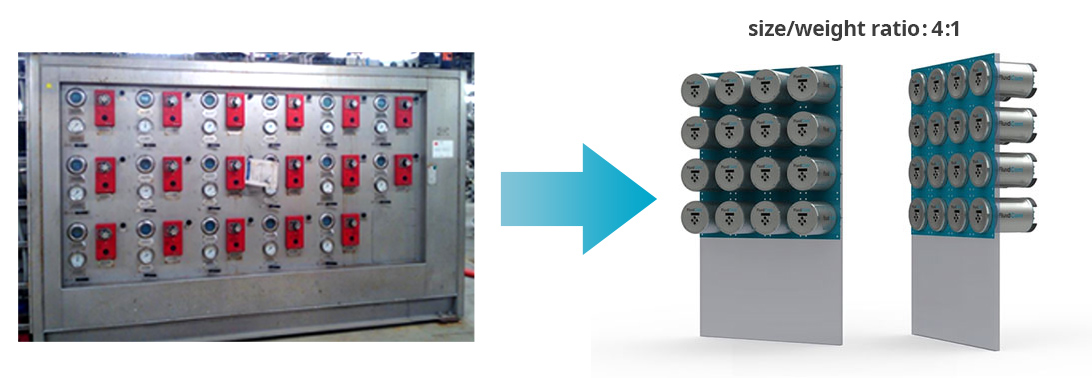

5. 減少占地面積/尺寸/重量

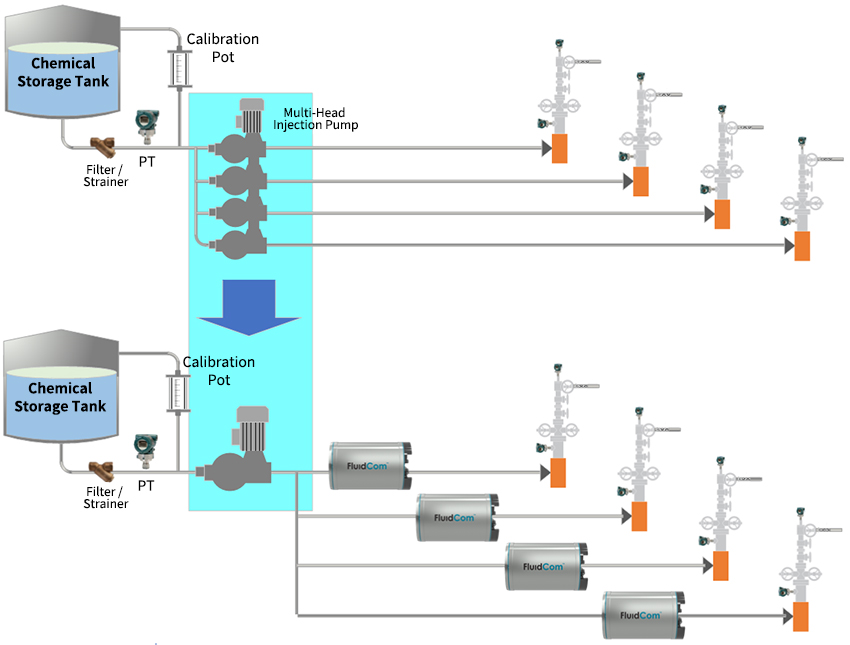

FluidCom將流量控制閥，執行器，流量計和控制器集成到一個模塊中。與傳統的化學試劑注入系統相比，這減少了四分之一的總占地面積，并為操作員提供了的工作空間。
